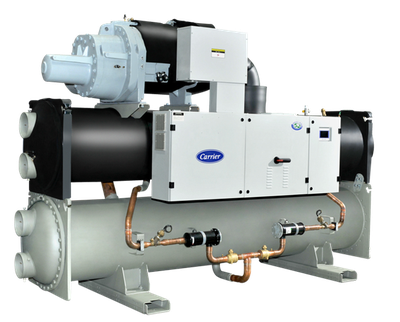

Carrier 30XW Kühler

Der 30xw-Träger ist ein hocheffizienter Schraubenkühler, der für eine Vielzahl von Anwendungen entwickelt wurde. Da mehrere Modelle verfügbar sind, bietet es Präzisionskomponenten und ein benutzerfreundliches-Betriebssystem, das überragende Leistung und stabile, zuverlässige Ergebnisse liefert. Der Kühler erfüllt auch die Anforderungen der Kunden an einen kostengünstigen Betrieb und ist somit die ideale Wahl sowohl für industrielle als auch gewerbliche Anwendungen.

Anfrage senden

Download

Beschreibung

Merkmale

Auf Lager, versandfertig

1. Effiziente Kühlung:

Carrier 30XW Kühler Hochleistungs-Doppelschraubenkompressor-:Der hocheffiziente Doppelschraubenkompressor 06T mit neuer Konstruktionstechnologie gewährleistet einen effizienten Betrieb unter wechselnden Lastbedingungen. Der Motor des Kompressors treibt den Rotor direkt an, wodurch die Drehung der Komponenten minimiert und die Betriebsleistung des Kompressors erhöht wird.

2. Energieeinsparung und Umweltschutz:

Optimierter Wärmetauscher und Kühlkreislauf:Der effiziente Wärmetauscher und der fortschrittliche Kühlkreislauf ermöglichen in Kombination mit dem intelligenten Steuerungssystem, dass sich der 30xw-Träger automatisch an die tatsächliche Last anpasst. Dies reduziert den Energieverbrauch und trägt zur Senkung der Betriebskosten bei.
Umweltfreundliches-Kältemittel:Der Kühler verwendet das chlorfreie Kältemittel HFC-134a, das internationalen Umweltstandards entspricht und die Auswirkungen auf die Umwelt verringert.

3. Zuverlässigkeit und Haltbarkeit:

Stabile Strukturkonstruktion:Das Gerät zeichnet sich durch ein robustes Design mit neuen Materialien aus, das eine langfristige Haltbarkeit und Zuverlässigkeit gewährleistet.

Anpassung des PID-Systems:Das Gerät sorgt für eine konstante Wasseraustrittstemperatur und sorgt so für einen stabilen Betrieb und wirtschaftliche Effizienz.

Hoch-Effizientes Ölabscheidesystem:Mehrere eingebaute-Ölabscheidesysteme optimieren den Öl- und Gasabscheideeffekt und stellen sicher, dass rotierende Teile vollständig geschmiert werden, um die Zuverlässigkeit zu erhöhen.

Betrieb bei niedrigen Temperaturen:Auch bei niedrigen Kühlwassertemperaturen bleibt die Kältemaschine zuverlässig13 Grad, um eine stabile Kühlung zu gewährleisten.

Mindestdurchflussmenge:Das Gerät kann mit einer Mindestdurchflussrate von betrieben werden20%der Nennrate und eignet sich daher ideal für Anwendungen mit großen Temperaturunterschieden und kleinen Durchflussraten, was auch zur Einsparung von Pumpenenergie beiträgt.

4. Intelligentes Steuerungssystem:

DerTräger SmartView®Das Mikrocomputer-Steuerungssystem ermöglicht eine einfache Bedienung und Fernüberwachung. Es überwacht kontinuierlich den Betrieb des Geräts, passt die Kühlleistung an die Lastanforderungen an und sorgt für die notwendigen Schutzmaßnahmen, um eine optimale Systemleistung sicherzustellen.

5. Schnelle Installation:

Die flexible Gerätestruktur ermöglicht eine einfache Installation mit minimalem Einrichtungsaufwand,-wobei lediglich Wasserleitungen und die Hauptstromversorgung vor Ort angeschlossen werden müssen-.
Modularer Aufbau:Der modulare Aufbau vereinfacht die Gerätewartung, reduziert Wartungskosten und Ausfallzeiten und steigert die betriebliche Effizienz.

Modell	30xw-Träger
Kühlkapazität	252 kW - 3476 kW (72 Tonnen - 988 Tonnen)
Kaltwasser-Einlasstemperatur	12 Grad
Kaltwasser-Auslasstemperatur	7 Grad
Kühlwassereinlasstemperatur	30 Grad
Kühlwasseraustrittstemperatur	35 Grad
Kältemitteltyp	R-134A

Anwendung

Kalte Deckenstrahlung

Das Gerät kann Austrittstemperaturen von bis zu liefern20 GradDadurch eignet es sich für Kaltdeckenstrahlungsanwendungen, luftgekühlte Maschinenspulen unter trockenen Arbeitsbedingungen und industrielle Hochtemperaturanwendungen.

Eisspeichersysteme

Um den Anforderungen von Eisspeichersystemen gerecht zu werden, sind optionale Optionen für niedrige-Temperaturen verfügbar.

Geräuscharme-Anwendungen

Der Carrier 30XW Chiller bietet eine optionale Low{1}}Lärmfunktion, die den Geräuschpegel um 3-8 dB(A) reduziert und sich somit ideal für lärmempfindliche Umgebungen wie Krankenhäuser, Büros und Hotels eignet.

Parameter

Kühlen/Heizen
Verdampfer	Minimum	Maximal
Eingabe der Temperatur beim Start-	-	35 Grad
Austrittstemperatur während des Betriebs	3,3 Grad	20 Grad
Temperaturunterschied zwischen Ein- und Austritt bei Volllast	2,8 Grad	11,1 Grad
Kondensator	Minimum	Maximal
Eingabe der Temperatur beim Start-	13 Grad	-
Austrittstemperatur während des Betriebs	19 Grad	50 Grad
Temperaturunterschied zwischen Ein- und Austritt bei Volllast	2,8 Grad	11,1 Grad
Wenn die Vorlauftemperatur des Wassers unter 3,3 Grad liegt, muss eine Frostschutzlösung verwendet werden. Please refer to option 05 and option 06 for application with low evaporator leaving water temperature (>-12 Grad). Wenn die Temperatur am Auslass des Kondensators unter 19 Grad liegt, muss am Kondensator ein Wasserdurchflussregelventil verwendet werden (Zwei- oder Dreiwegeventil). Bitte beachten Sie Option 152, um die Richtigkeit sicherzustellen Kondensationstemperatur. **Bitte beachten Sie Option 150 für Anwendungen mit hoher Kondensatoraustrittstemperatur (bis zu 63 Grad). Siehe Standardkühler 30XW-S und 30XW0262/0312/0352/1012 mit Kondensatorausgang Temperatur 48 Grad . 30XW/-P/-S 1261-1601 mit Kondensatoraustrittstemperatur 45 Grad. Notiz: Umgebungstemperatur: Während der Lagerung und des Transports der 30XW-Geräte betragen die minimal und maximal zulässigen Temperaturen -20 Grad und 60 Grad. Diese Temperaturen sollten berücksichtigt werden Berücksichtigung des Transports per Container.

Modell			30XW-P
Modell			0312P	0352P	0452P	0532P	0552P	0612P	0652P	0702P	0802P	0852P	0912P	1002P	1052P	1152P	1261P	1351P	1401P	1501P	1601P	1712P	1762P
Kapazität		kW	303.5	366.3	448.5	536.1	571.8	640.1	675.8	729.7	785.0	852.3	897.5	974.0	1075.0	1147.0	1245.0	1340.0	1410.0	1489.0	1589.0	1747.0	1762.0
Kapazität		USRT	86	104	128	152	163	182	192	208	223	242	255	277	306	326	354	381	401	423	452	497	501
POLIZIST		kW/kW	5.65	5.65	5.73	6.00	6.02	6.00	6.12	6.06	5.99	5.90	6.00	5.99	5.99	5.98	6.28	6.34	6.33	6.34	6.37	6.17	6.31
Verdampfer	Durchflussrate	L/s	13.1	15.8	19.3	23.1	24.6	27.5	29.1	31.4	33.8	36.7	38.6	41.9	46.2	49.3	53.5	57.6	60.6	64	68.3	75.1	75.8
	Wasserdruck fallen	kPa	24.9	32.6	29.9	24.6	26.2	39.6	39.6	24.8	28.2	33.5	61.5	50.0	72.5	46.9	49.2	56.6	59.6	64.5	68	74.6	49.6
	Wasser Verbindung	DN	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Kondensator	Durchflussrate	L/s	16.3	19.6	24.3	28.7	30.7	34.6	36.4	39.2	42.1	45.8	47.9	52.4	58.1	62	66.9	71.9	75.7	79.9	85.5	94.1	94.8
	Wasserdruck fallen	kPa	51.8	66.8	41.5	38.6	43.1	34.6	40.7	34.1	38.9	46.4	33.9	26.8	34	36.8	43.4	49.5	51.8	60.1	68.8	61.2	41.2
	Wasser Verbindung	DN	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Kompressor	Schaltung A	NEIN.	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	Schaltung B	NEIN.	-	-	-	-	-	-	-	-	-	-	-	1	1	1	-	-	-	-	-	1	1
	Min. Kapazität	%	15	15	15	15	15	15	15	15	15	15	15	8	8	8	20	20	20	20	15	8	8
Motor	Leistung	V-Ph-Hz	400-3-50
Motor	Eingangsleistung	kW	53.8	64.8	78.3	89.4	94.9	106.6	110.4	120.5	131.0	144.5	149.6	162.5	179.6	191.9	198.3	211.3	222.8	234.9	249.5	283.3	279.3
Kältemittel Aufladung			HFC-134a
	Schaltung A	kg	78	78	100	135	135	176	176	200	200	200	233	115	115	130	365	365	365	365	365	187.5	250
	Schaltung B	kg	-	-	-	-	-	-	-	-	-	-	-	125	125	140	-	-	-	-	-	187.5	250
Versandgewicht*		kg	2301	2336	2866	3137	3177	4032	4012	4131	4149	4179	4260	5998	6067	6479	8114	8114	8165	8243	8333	9043	10348
Operationsgewicht		kg	2083	2118	2600	2994	3025	3999	3979	4155	4173	4204	4299	6069	6112	6684	8230	8230	8280	8355	8443	9368	10948
Dimension	Länge	mm	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694	4515	4515	4515	4515	4515	4783	4809
	Breite	mm	960	960	970	1008	1008	1135	1135	1135	1135	1135	1070	1070	1070	1070	1541	1541	1541	1541	1541	1985	2160
	Höhe	mm	1568	1568	1696	1743	1743	1950	1950	1949	1949	1949	2062	1947	1947	1998	2614	2614	2614	2614	2614	1520	1586
Betriebsbedingung: Wasseraustrittstemperatur des Verdampfers 6,7 Grad, Wasserdurchfluss pro Kapazität beträgt 0,043 l/s·kW, Verschmutzungsfaktor =0.018㎡K/kW Die Wassereintrittstemperatur des Kondensators beträgt 29,4 Grad, die Wasserdurchflussrate pro Kapazität beträgt 0,054 l/s·kW, der Verschmutzungsfaktor beträgt =0.044㎡K/kW Oben finden Sie empfohlene Modelle. Carrier kann zu den erforderlichen Konditionen weitere Modelle und Computerauswahlen anbieten. Für Einzelheiten wenden Sie sich bitte an die örtlichen Carrier-Agenturen. *Das Versandgewicht bezieht sich nur auf die Basiseinheit und die Holzkiste, ohne Kältemittel und Wasser im Inneren.

Modell			30XW
Modell			0262	0312	0352	0412	0422	0452	0552	0622	0652	0702	0812	0852	0902	0922
Kapazität		kW	249.5	303.6	366.9	424.0	452.7	468.9	540.2	621	662.3	715.3	784.5	826.1	852.4	890.6
Kapazität		USRT	71	86	104	121	129	133	154	177	188	203	223	235	242	253
POLIZIST		kW/kW	5.28	5.31	5.30	5.29	5.29	5.45	5.59	5.60	5.51	5.61	5.60	5.52	5.83	5.98
Verdampfer	Durchflussrate	L/s	10.7	13.1	15.8	18.2	19.5	20.2	23.2	26.7	28.5	30.8	33.7	35.5	36.7	38.3
	Wasserdruck fallen	kPa	16.4	22.8	29.5	34.5	36.7	27.6	36.1	34	33.7	38.3	39.9	48.3	54.3	62.2
	Wasser Verbindung	DN	125	125	125	125	125	125	125	150	150	150	200	150	150	200
Kondensator	Durchflussrate	L/s	13.5	16.4	19.6	22.7	24.4	25.1	28.9	33.3	35.4	38.1	41.8	44.4	45.7	47.8
	Wasserdruck fallen	kPa	32.4	43.4	54.6	34.7	36.4	36.4	46.1	47	51.8	54.3	29.6	36.2	42.2	50.6
	Wasser Verbindung	DN	125	125	125	125	125	125	125	150	150	150	200	200	200	200
Kompressor	Schaltung A	NEIN.	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	Schaltung B	NEIN.	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Min. Kapazität	%	15	15	15	15	15	15	15	15	15	15	15	15	15	15
Motor	Leistung	V-Ph-Hz	400-3-50
Motor	Eingangsleistung	kW	47.2	57.2	69.2	80.1	85.6	86.1	96.6	110.8	120.3	127.6	140.2	149.7	146.1	157.4
Kältemittel Aufladung			HFC-134a
	Schaltung A	kg	78	78	78	100	85	100	110	150	150	140	160	150	150	176
	Schaltung B	kg	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Versandgewicht*		kg	2220	2281	2316	2692	2707	2846	2934	3637	3620	3647	3774	3808	3827	4012
Operationsgewicht		kg	2002	2063	2098	2518	2518	2580	2684	3509	3486	3509	3688	3711	3923	3979
Dimension	Länge	mm	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694
	Breite	mm	960	960	960	970	970	970	970	1119	1119	1119	1085	1085	1135	1135
	Höhe	mm	1568	1568	1568	1694	1694	1693	1693	1873	1873	1873	1950	1900	1900	1950
Betriebsbedingung: Wasseraustrittstemperatur des Verdampfers 6,7 Grad, Wasserdurchfluss pro Kapazität beträgt 0,043 l/s·kW, Verschmutzungsfaktor =0.018㎡K/kW Die Wassereintrittstemperatur des Kondensators beträgt 29,4 Grad, die Wasserdurchflussrate pro Kapazität beträgt 0,054 l/s·kW, der Verschmutzungsfaktor beträgt =0.044㎡K/kW Oben finden Sie empfohlene Modelle. Carrier kann zu den erforderlichen Konditionen weitere Modelle und Computerauswahlen anbieten. Für Einzelheiten wenden Sie sich bitte an die örtlichen Carrier-Agenturen. *Das Versandgewicht bezieht sich nur auf die Basiseinheit und die Holzkiste, ohne Kältemittel und Wasser im Inneren.

Modell			30XW
Modell			1002	1052	1152	1261	1351	1401	1501	1601	1712	1762	2052	2302	2602	2902	3052	3302	3452
Kapazität		kW	1003.0	1075.0	1135.0	1258.0	1327.0	1434.0	1498.0	1589.0	1709.0	1745.0	2037.0	2288.0	2594.0	2887.0	3046.0	3323.0	3467.0
Kapazität		USRT	285	306	323	357	377	407	426	451	486	496	579	651	738	821	866	945	986
POLIZIST		kW/kW	285	5.64	5.64	5.88	5.88	5.93	5.93	5.90	5.75	5.80	5.83	5.83	5.87	5.90	5.83	5.83	5.83
Verdampfer	Durchflussrate	L/s	43.1	46.2	48.8	54.1	57.1	61.6	64.4	68.3	73.5	75.0	87.6	98.4	111.6	124.1	131.0	142.9	149.1
	Wasserdruck fallen	L/s	55.9	68.0	54.4	36.9	39.5	52.5	51.7	58.3	80.8	61.4	68.7	67.3	66.9	72.2	79.8	82.9	85.4
	Wasser Verbindung	L/s	150	150	200	200	200	200	200	200	200	200	200	200	300	300	300	300	300
Kondensator	Durchflussrate	L/s	54	58.0	61.4	67.7	71.4	76.6	80.1	85.1	91.9	93.3	109.2	123.9	140.5	156.0	164.7	179.1	186.7
	Wasser Druck fallen	kPa	33.2	43.4	41.2	38.6	40.5	56.8	52.1	62.7	61.9	58.3	58.3	52.6	60.4	52.4	58.6	62.0	66.6
	Wasser Verbindung	DN	200	200	200	200	200	200	200	200	200	200	250	250	300	300	300	300	300
Kompressor	Schaltung A	NEIN.	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	Schaltung B	NEIN.	1	1	1	-	-	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	Min. Kapazität	%	8	8	8	20	20	20	20	15	15	8	4	4	4	4	4	4	4
Motor	Leistung	V-Ph-Hz	400-3-50
Motor	Eingangsleistung	kW	179.0	190.7	201.1	214.0	225.8	241.9	252.7	269.2	297.3	301.0	349.3	392.3	442.2	489.2	522.3	570.0	594.9
Kältemittel Aufladung			HFC-134a
	Schaltung A	kg	85	85	100	300	300	340	350	360	140	140	85/85	100/100	130/130	130/130	130/130	140/140	140/140
	Schaltung B	kg	95	95	110	-	-	-	-	-	160	160	95/95	110/110	140/140	140/140	140/140	160/160	160/160
Versandgewicht*		kg	5334	5349	5571	7312	7358	7704	7736	7831	9073	8994	10886	11454	14338	15494	15454	18667	18695
Operationsgewicht		kg	5255	5259	5553	7296	7341	7717	7781	7883	8953	8934	10870	11648	14842	16140	16100	18729	18757
Dimension	Länge	mm	4008	4029	4008	4088	4088	4488	4488	4488	4761	4787	4593	4602	5321	5359	5358	5422	5422
	Breite	mm	1050	1050	1050	1526	1526	1526	1526	1524	1338	1258	2570	2570	2846	2932	2932	3066	3066
	Höhe	mm	1845	1845	1896	2563	2563	2563	2563	2563	2307	2307	1846	1896	2064	2064	2064	2307	2307
Betriebsbedingung: Wasseraustrittstemperatur des Verdampfers 6,7 Grad, Wasserdurchfluss pro Kapazität beträgt 0,043 l/s·kW, Verschmutzungsfaktor =0.018㎡K/kW Die Wassereintrittstemperatur des Kondensators beträgt 29,4 Grad, die Wasserdurchflussrate pro Kapazität beträgt 0,054 l/s·kW, der Verschmutzungsfaktor beträgt =0.044㎡K/kW Oben finden Sie empfohlene Modelle. Carrier kann zu den erforderlichen Konditionen weitere Modelle und Computerauswahlen anbieten. Für Einzelheiten wenden Sie sich bitte an die örtlichen Carrier-Agenturen. *Das Versandgewicht bezieht sich nur auf die Basiseinheit und die Holzkiste, ohne Kältemittel und Wasser im Inneren.

Modell			30XW-S
Modell			0502	0612	0692	0802	0912	1012	1261S	1401S	1601S	1712S	1762S	2052S	2602S	2902S	3302S	3452S
Kapazität		kW	520.2	610.2	697.4	772.1	881.4	1051.0	1229.0	1414.0	1571.0	1696.0	1727.0	2121.0	2478.0	2854.0	3185.0	3433.0
Kapazität		USRT	148	174	198	220	251	299	350	402	447	482	491	603	705	812	906	976
POLIZIST		kW/kW	5.29	5.30	5.30	5.33	5.35	5.30	5.38	5.44	5.47	5.40	5.35	5.38	5.39	5.39	5.40	5.48
Verdampfer	Durchflussrate	L/s	22.4	26.2	30.0	33.2	37.9	45.2	52.9	60.8	67.5	72.9	74.3	91.2	106.6	122.7	137.0	147.6
	Wasserdruck fallen	L/s	34.6	61.9	72.5	45.6	58.1	55.4	59.9	57.8	48.1	80.0	82.9	61.8	70.6	87.8	73.1	88.5
	Wasser Verbindung	L/s	125	150	150	150	150	150	200	200	200	200	200	200	200	300	300	300
Kondensator	Durchflussrate	L/s	27.9	32.8	37.4	41.4	47.0	56.6	66.1	75.7	84.2	92.1	93.2	112.2	131.3	149.8	167.4	180.5
	Wasser Druck fallen	kPa	44.5	50.9	58.9	68.5	45.1	65.9	47.2	69.1	67.6	91.4	94.7	72.8	88.0	93.0	93	98.6
	Wasser Verbindung	DN	125	150	150	150	200	200	200	200	200	200	200	250	250	300	300	300
Kompressor	Schaltung A	NEIN.	1	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1
	Schaltung B	NEIN.	-	-	-	-	-	1	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1
	Min. Kapazität	%	15	15	15	15	15	8	20	20	15	8	8	4	4	4	4	4
Motor	Leistung	V-Ph-Hz	400-3-50
Motor	Eingangsleistung	kW	98.3	115.1	131.5	144.9	164.8	198.2	228.3	260.0	287.2	314.0	323.1	394.3	459.9	529.8	590.1	626.4
Kältemittel Aufladung			HFC-134a
	Schaltung A	kg	100	140	140	150	155	85	272	285	320	130	130	85/85	110/110	115/115	130/130	130/130
	Schaltung B	kg	-	-	-	-	-	95	-	-	-	140	140	95/95	115/115	120/120	140/140	140/140
Versandgewicht*		kg	2883	3560	3560	3628	3845	5222	6705	7203	7312	7207	7207	10835	13153	14040	14370	14752
Operationsgewicht		kg	2617	3426	3426	3493	3946	5109	6521	7101	7292	7379	7379	10740	13193	14354	14958	15340
Dimension	Länge	mm	2746	3056	3056	3056	3080	4008	3947	4097	4097	4693	4693	4591	5251	5329	5356	5356
	Breite	mm	970	1119	1119	1119	1135	1050	1526	1526	1524	1231	1231	2570	2761	2932	2932	2932
	Höhe	mm	1693	1849	1849	1849	1900	1846	2481	2563	2563	2064	2064	1846	2013	2013	2064	2064
Betriebsbedingung: Wasseraustrittstemperatur des Verdampfers 6,7 Grad, Wasserdurchfluss pro Kapazität beträgt 0,043 l/s·kW, Verschmutzungsfaktor =0.018㎡K/kW Die Wassereintrittstemperatur des Kondensators beträgt 29,4 Grad, die Wasserdurchflussrate pro Kapazität beträgt 0,054 l/s·kW, der Verschmutzungsfaktor beträgt =0.044㎡K/kW Oben finden Sie empfohlene Modelle. Carrier kann zu den erforderlichen Konditionen weitere Modelle und Computerauswahlen anbieten. Für Einzelheiten wenden Sie sich bitte an die örtlichen Carrier-Agenturen. *Das Versandgewicht bezieht sich nur auf die Basiseinheit und die Holzkiste, ohne Kältemittel und Wasser im Inneren.

Der Carrier 30XW Chiller ist eine zuverlässige, energieeffiziente und umweltfreundliche Lösung für eine Vielzahl von Kühlanwendungen. Ganz gleich, ob Sie ein neues Projekt starten oder eine bestehende Anlage renovieren, der 30XW kann Ihren effizienten Kühlbedarf decken. Für maßgeschneiderte Lösungen und fachkundige Unterstützung können Sie sich gerne direkt an uns wenden. Unser Team wird Ihnen dann die besten Optionen für Ihre spezifischen Anforderungen anbieten.
