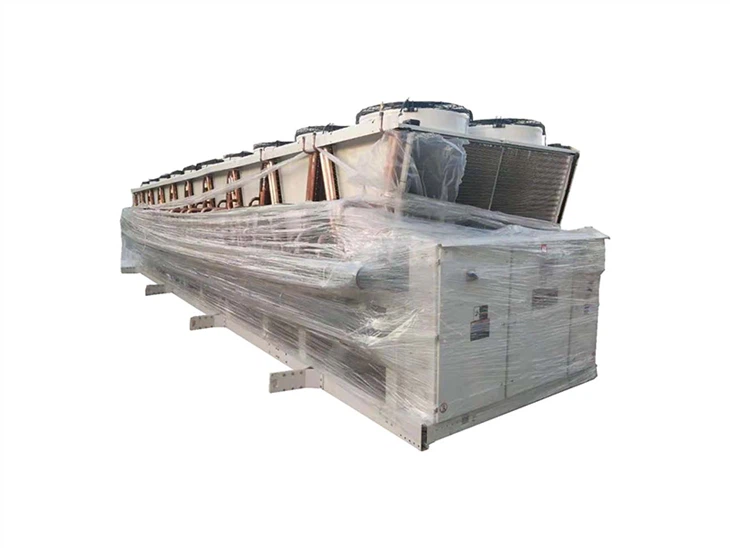

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

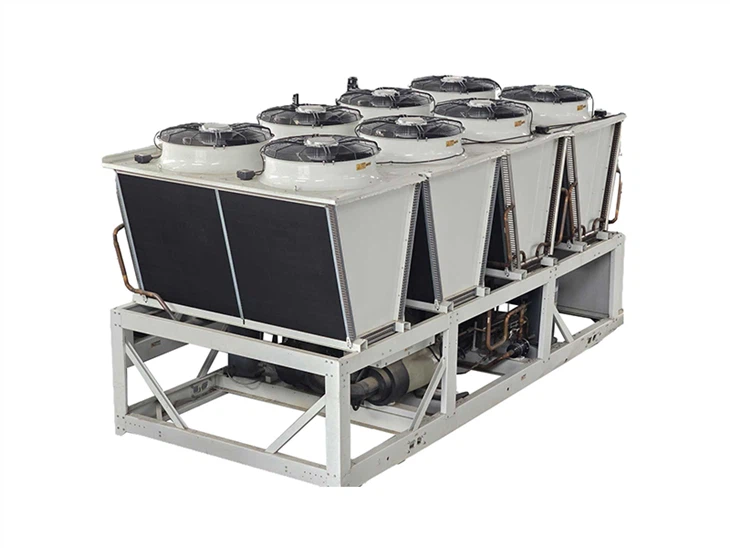

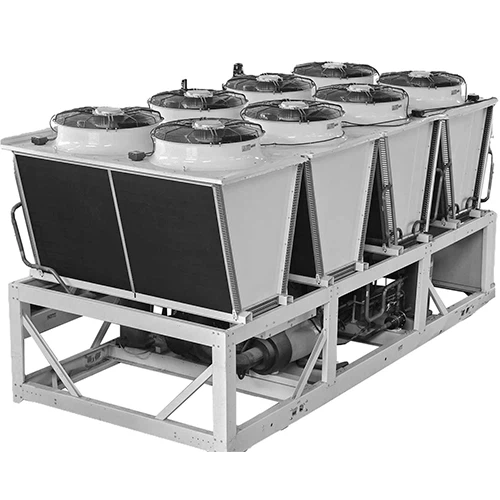

Trane RTAG-Kühler

Die RTAG-Kühlgeräte von Trane sind eine leistungsstarke, energieeffiziente-Kühllösung für gewerbliche und industrielle Anwendungen. Die RTAG-Serie ist für ihre Zuverlässigkeit und ihre umweltfreundlichen Eigenschaften bekannt und eignet sich ideal für die Kühlung großer und mittelgroßer Gebäude und Anlagen. Sie bietet ein hervorragendes Gleichgewicht zwischen Energieeffizienz, Umweltverträglichkeit und Betriebszuverlässigkeit.

Anfrage senden

Download

Beschreibung

Merkmale

Auf Lager, versandfertig

1.Hohes Energieeffizienzverhältnis:

-Die RTAG-Serie verfügt über hoch{{1}effiziente Doppel--Kompressoren, die unter verschiedenen Lastbedingungen ein hervorragendes Energieeffizienzverhältnis gewährleisten. Dadurch werden die Betriebskosten erheblich gesenkt und ein COP (Leistungskoeffizient) von bis zu 3,2 erreicht.

-Dank dieser hohen Effizienz können Benutzer mit einem geringeren Energieverbrauch und geringeren Stromrechnungen rechnen, was die RTAG-Serie zu einer kostengünstigen{1}}effektiven Lösung für große Kühlanforderungen macht.

2. Umweltfreundliches Kältemittel:

-Der Trane-Schraubenkühler der RTAG-Serie verwendet das Kältemittel R134a, eine umweltfreundlichere Option im Vergleich zu herkömmlichen Kältemitteln. Dies trägt dazu bei, die Umweltbelastung des Geräts zu reduzieren, unterstützt globale Nachhaltigkeitsbemühungen und erfüllt gleichzeitig effektiv die Kühlanforderungen von Gewerbe- und Industrieanlagen.

3.Intelligentes Kontrollsystem:

-Die RTAG-Kühlmaschinen sind mit der UC800-Touchscreen-Steuerung ausgestattet und bieten erweiterte adaptive Steuerungsfunktionen. Dazu gehören:

-Zur besseren Präzision wird die Temperatur des gekühlten Wassers zurückgesetzt.

-Soft Loading der Einheit zur Optimierung der Systemeffizienz.

-Grundlegende Lastkontrolle und präzise Lastkontrolle für verbesserte Leistung.

-Fernsteuerungsfunktionen für Flexibilität und Benutzerfreundlichkeit.

-Dieses intelligente Steuerungssystem ermöglicht einen fein abgestimmten, reaktionsschnellen Betrieb und stellt sicher, dass das Gerät unter sich ändernden Bedingungen optimal funktioniert.

4. Geräuscharme Technologie:

-Die RTAG-Serie bietet vier Geräuschoptionen, um verschiedenen Geräuschanforderungen gerecht zu werden:

-Standard

-Semi-Geräuscharm

-Geräuscharm

-Geräuscharmer und Nachtmodus

-Diese Reihe von Geräuschoptionen macht die RTAG-Serie ideal für Anwendungen, bei denen der Geräuschpegel kontrolliert werden muss, z. B. in Bürogebäuden, Krankenhäusern und Wohngebieten.

5.Erweitertes Steuerungssystem mit AdaptiView TD7:

-Das Gerät umfasst den AdaptiView TD7-Touchscreen mit dynamischem Farbdisplay und Symbio800-Controller und bietet eine intuitive grafische Benutzeroberfläche für eine einfachere Bedienung und Systemüberwachung.

-Der AdaptiView TD7 ermöglicht eine vereinfachte Steuerung und Visualisierung, sodass Bediener die Systemleistung schnell beurteilen und bei Bedarf Anpassungen vornehmen können.

-Adaptive Steuerlogik optimiert den Systembetrieb und gewährleistet eine effiziente und zuverlässige Leistung unter einer Vielzahl von Bedingungen.

Modell	Trane RTAG
Kühlleistung	Spezifische Parameter finden Sie im technischen Datenblatt.
Gewicht und Größe	Spezifische Abmessungen und Gewichtsangaben finden Sie im Datenblatt.
Stromversorgung	380V/50Hz
Kältemitteltyp	R-134A
Bildschirm	AdaptiView TD7- und Symbio800-Controller
POLIZIST	Um den 3.2

Anwendung

Die wassergekühlten RTHG-Schraubenkühler von Trane sind ideal für:

Gewerbebauten

Einkaufszentren, Bürogebäude

Industrieanlagen

Produktionsanlagen, Chemieanlagen, Kühllager

Medizinische Einrichtungen

Krankenhäuser, Labore

Rechenzentren

Serverräume, Cloud-Computing-Zentren

Parameter

Tabelle mit Parametern für die nominale Kühlleistung mit hoher-Effizienz
Modell		RTAG-H	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Kältemittel		KW	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Kältemittel		Tonne	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Kapazität		KW	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Kältemittel		R134a
Stromversorgung		380V150Hz/3Ph
Kompressor	Typ	Horizontaler, halbgeschlossener Schraubenkompressor
	Kürzer	Wye-Delta Closed Transition Starter
	Schaltungen		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Mindestlast		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Verdampfer	Typ	Shell & Tube (CHIL)
	Bewertungsfluss	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Bewertung WPD	kPa	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	Rohrgröße	mm	DN100	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200
Kondensator	Lüftertyp		Axialer Fluss
	Menge	pro	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	Leistung	KW/pro	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Lüftergeschwindigkeit	U/min	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Luftstrom mit einem einzigen Lüfter	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
Max RLA		A	269	319	369	405	441	489	528
Starten-aktuell		A	406	371	413	513	543	576	609
Kältemittel Aufladung	ckt 1	kg	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Kältemittel Aufladung	ckt 2	kg	N / A	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Dimension	Länge	mm	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	Breite	mm	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Höhe	mm	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Versandgewicht		kg	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Operationsgewicht		kg	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
Hinweise: 1. Kühlbedingungen: Einlass- und Auslasswassertemperatur 12 Grad C/7 Grad, Umgebungstemperatur 35 Grad; Verschmutzungskoeffizient 0,018 m. Grad/kW, 85–225 Tonnen Maschinenverdampfer ist 2 Prozesse, 255 Tonnen und mehr Maschinenverdampfer ist 1 Prozess; 2. Extrem geräuscharm, große Ringtemperatur oder niedrige Ringtemperatur möglich, EC-Motor wird auf der Luftseite verwendet; 3. Der Netzteiltyp wird entsprechend der Gerätespannung ausgewählt (380 V/50 Hz/3 Ph, 400 V/50 Hz/3 Ph, 415 V/50 Hz/3 Ph, drei Optionen), und der in der Tabelle angegebene Stromwert basiert auf 380 V/50 Hz/3 Ph; 4. Die Produkte von Trane werden ständig verbessert und aktualisiert. Sollten sich Änderungen an den Daten in der obigen Tabelle ergeben, werden wir Sie nicht gesondert darüber informieren. Bitte vergib uns.

Modell		RTAG-X	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Kapazität		KW	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Kapazität		Tonne	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Kapazität		KW	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Kältemittel		R134a
Stromversorgung		380V150Hz/3Ph
Kompressor	Typ	Horizontaler, halbgeschlossener Schraubenkompressor
	Anlasser	Wye-Delta Closed Transition Starter
	Schaltungen		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Mindestlast		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Verdampfer	Typ	Shell & Tube (CHIL)
	Bewertungsfluss	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Bewertung WPD	kPa	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	Rohrgröße	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Kondensator	Lüftertyp		Axialer Fluss
	Menge	pro	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	Leistung	KW/pro	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Lüftergeschwindigkeit	U/min	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Luftstrom mit einem einzigen Lüfter	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Max. RLA 1	Bedienfeld 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Bedienfeld 2										-	226	275	275	275	498	537	547	547
Starten- Aktuell	Bedienfeld 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Bedienfeld 2										-	441	530	530	530	717	747	753	753
Kältemittel Aufladung	ckt 1	kg	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Kältemittel Aufladung	ckt 2	kg	N / A	N / A	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Dimension	Länge	mm	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	Breite	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Höhe	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Versandgewicht		kg	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Operationsgewicht		kg	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
Hinweise: 1. Kühlbedingungen: Einlass- und Auslasswassertemperatur 12 Grad C/7 Grad, Umgebungstemperatur 35 Grad; Verschmutzungskoeffizient 0,018 m. Grad/kW, 85–225 Tonnen Maschinenverdampfer ist 2 Prozesse, 255 Tonnen und mehr Maschinenverdampfer ist 1 Prozess; 2. Extrem geräuscharm, große Ringtemperatur oder niedrige Ringtemperatur möglich, EC-Motor wird auf der Luftseite verwendet; 3. Der Netzteiltyp wird entsprechend der Gerätespannung ausgewählt (380 V/50 Hz/3 Ph, 400 V/50 Hz/3 Ph, 415 V/50 Hz/3 Ph, drei Optionen), und der in der Tabelle angegebene Stromwert basiert auf 380 V/50 Hz/3 Ph; 4. Die Produkte von Trane werden ständig verbessert und aktualisiert. Sollten sich Änderungen an den Daten in der obigen Tabelle ergeben, werden wir Sie nicht gesondert darüber informieren. Bitte vergib uns.

Modell		RTAG-P	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Kapazität		KW	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Kapazität		Tonne	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Kapazität		KW	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Kältemittel		R134a
Stromversorgung		380V150Hz/3Ph
Kompressor	Typ	Horizontaler, halbgeschlossener Schraubenkompressor
	Anlasser	Wye-Delta Closed Transition Starter
	Schaltungen		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Mindestlast		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Verdampfer	Typ	Shell & Tube (CHIL)
	Bewertungsfluss	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Bewertung WPD	kPa	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	Rohrgröße	mm	DN100	DN100	DN125	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN150
Kondensator	Lüftertyp		Axialer Fluss
	Menge	pro	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	Leistung	KW/pro	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Lüftergeschwindigkeit	U/min	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max970 min200	max970 min200	max970 min200	max970 min200	max970 min200	max970 min200	max970 min200	max910 min200
	Luftstrom mit einem einzigen Lüfter	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Max. RLA 1	Bedienfeld 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Bedienfeld 2											-	226	270	270	270	493	533	570	537	543
Starten- Aktuell	Bedienfeld 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Bedienfeld 2											-	226	266	266	266	631	741	764	747	462
Kältemittel Aufladung	ckt 1	kg	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Kältemittel Aufladung	ckt 2	kg			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Dimension	Länge	mm	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	Breite	mm	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Höhe	mm	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Versandgewicht		kg	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Operationsgewicht		kg	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
Hinweise: 1. Kühlbedingungen: Einlass- und Auslasswassertemperatur 12 Grad C/7 Grad, Umgebungstemperatur 35 Grad; Verschmutzungskoeffizient 0,018 m. Grad/kW, 85–225 Tonnen Maschinenverdampfer ist 2 Prozesse, 255 Tonnen und mehr Maschinenverdampfer ist 1 Prozess; 2. Extrem geräuscharm, große Ringtemperatur oder niedrige Ringtemperatur möglich, EC-Motor wird auf der Luftseite verwendet; 3. Der Netzteiltyp wird entsprechend der Gerätespannung ausgewählt (380 V/50 Hz/3 Ph, 400 V/50 Hz/3 Ph, 415 V/50 Hz/3 Ph, drei Optionen), und der in der Tabelle angegebene Stromwert basiert auf 380 V/50 Hz/3 Ph; 4. Die Produkte von Trane werden ständig verbessert und aktualisiert. Sollten sich Änderungen an den Daten in der obigen Tabelle ergeben, werden wir Sie nicht gesondert darüber informieren. Bitte vergib uns.

Modell		RTAG-S	125	145	155	170	190	205
Kapazität		KW	440	510	546	586	642	695
Kapazität		Tonne	125	145	155	167	183	198
Kapazität		KW	139	160	173	187	201	222
POLIZIST		KW/KW	3.16	3.2	3.16	3.14	3.19	3.13
IPLV		KW/KW	4.2	4.22	4.23	4.22	4.31	4.26
Kältemittel		R134a
Stromversorgung		380V150Hz/3Ph
Kompressor	Typ	Horizontaler, halbgeschlossener Schraubenkompressor
	Anlasser	Wye-Delta Closed Transition Starter
	Schaltungen		2	2	2	2	2	2
	Mindestlast		18%	18%	18%	18%	18%	18%
Verdampfer	Typ	Shell & Tube (CHIL))
	Bewertungsfluss	I/S	21	24	26	28	31	33
	Bewertung WPD	kPa	41	54	47	40	50	44
	Rohrgröße	mm	DN125	DN125	DN125	DN150	DN150	DN150
Kondensator	Lüftertyp		Axialer Fluss
	Menge	pro	8	8	8	8	10	10
	Leistung	KW/pro	1.8	1.8	1.8	1.8	1.8	1.8
	Lüftergeschwindigkeit	U/min	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200	max910 min200
	Luftstrom mit einem einzigen Lüfter	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Max. RLA 1	Bedienfeld 1	A	319	369	405	441	489	528
Starten- Aktuell	Bedienfeld 1	A	285	327	357	387	420	453
Kältemittel Aufladung	ckt 1	L	6	6	7	8	8	8
Kältemittel Aufladung	ckt 2	L	6	6	6	8	8	8
Dimension	Länge	mm	5,150	5150	5150	5150	6330	6330
	Breite	mm	2245	2245	2245	2245	2245	2245
	Höhe	mm	2480	2480	2480	2480	2480	2480
Versandgewicht		kg	4202	4510	4554	4721	5079	5178
Operationsgewicht		kg	4426	4744	4801	4982	5351	5465
Hinweise: 1. Kühlbedingungen: Einlass- und Auslasswassertemperatur 12 Grad C/7 Grad, Umgebungstemperatur 35 Grad; Verschmutzungskoeffizient 0,018 m. Grad/kW, 85–225 Tonnen Maschinenverdampfer ist 2 Prozesse, 255 Tonnen und mehr Maschinenverdampfer ist 1 Prozess; 2. Extrem geräuscharm, große Ringtemperatur oder niedrige Ringtemperatur möglich, EC-Motor wird auf der Luftseite verwendet; 3. Der Netzteiltyp wird entsprechend der Gerätespannung ausgewählt (380 V/50 Hz/3 Ph, 400 V/50 Hz/3 Ph, 415 V/50 Hz/3 Ph, drei Optionen), und der in der Tabelle angegebene Stromwert basiert auf 380 V/50 Hz/3 Ph; 4. Die Produkte von Trane werden ständig verbessert und aktualisiert. Sollten sich Änderungen an den Daten in der obigen Tabelle ergeben, werden wir Sie nicht gesondert darüber informieren. Bitte vergib uns.

Als vertrauenswürdiger Kühlerlieferant in China bieten wir die wassergekühlten Trane-Schraubenkühler von RTHG als Lösung für große{1}Kälteanforderungen an. Mit ihrer energieeffizienten Leistung, flexiblen Konfigurationen und ihrem umweltfreundlichen-Design bieten diese Kühler zuverlässige, kostengünstige Lösungen für neue Projekte oder die Aufrüstung bestehender Anlagen. Kontaktieren Sie unser professionelles Team für maßgeschneiderte Kühllösungen, die Ihren spezifischen Anforderungen entsprechen.
